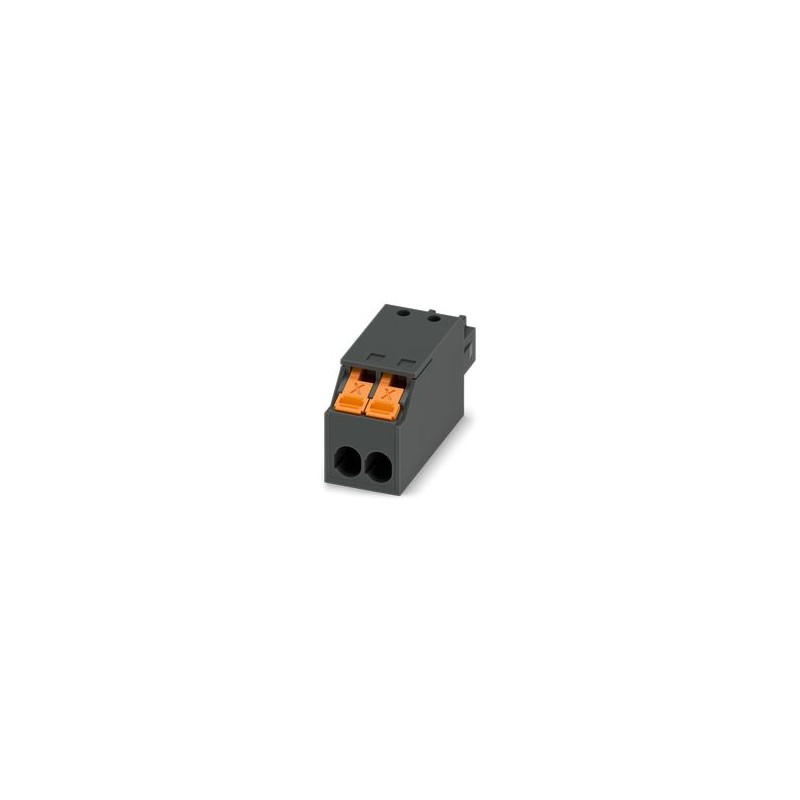

XPC 1,5/ 2-ST-3,5 BK
1464104
PHOENIX_CONTACT
100
Conector PCB, seção transversal nominal: 1,5 mm², cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, contatos de superfície: Estanho, tipo de contato: Fêmea, número de linhas: 1, número de polos: 2, família de artigos: XPC 1.5/.. -ST, passo: 3.5mm, tipo de conexão: conexão Push-X, condutor de direção de conexão/placa de circuito impresso: 0°, gancho de fixação: - sem gancho de fixação, sistema plug-in: COMBICON MC 1.5, travamento: sem, tipo de fixação: sem, tipo de embalagem: embalagem in a box
Conectores PCB
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Linha de Produtos | Conectores COMBICON S |
Tipo de produto | Conector da placa de circuito impresso |
Família de produtos | XPC 1,5/.. -ST |
Número de postes | 2 |
Passo | 3,5 mm |
Número de linhas | 1 |
Corrente nominal In | 8 A |
Tensão nominal Un | 160 V |
Grau de poluição | 3 |
Resistência ao contato | 2,2 mΩ |
Tensão de dimensionamento (III/3) | 160 V |
Dimensionamento da tensão transitória (III/3) | 2,5 kV |
Tensão de dimensionamento (III/2) | 160 V |
Tensão de dimensionamento transitório (III/2) | 2,5 kV |
Tensão nominal (II/2) | 320 V |
Tensão de dimensionamento transitório (II/2) | 2,5 kV |
Tecnologia de conexão | |
Sistema de Conectores | COMBICON MC 1,5 |
Seção nominal | 1,5 mm² |
Tipo de conexão de contato | fêmea |
Bloqueio | |
Sistema de travamento | sem |
Flange de fixação | sem |
Conectando condutores | |
Tipo de conexão | Conexão Push-X |
Driver de direção de conexão/PCB | 0 ° |
Seção rígida do condutor | 0,34 mm² ... 1,5 mm² |
Seção flexível do condutor | 0,5 mm² ... 1,5 mm² |
Seção de condutores AWG | 20 ... 16 |
Seção condutora flexível com biqueira, sem luva plástica | 0,5 mm² ... 1,5 mm² |
Seção condutora flexível com biqueira, com luva plástica | 0,25 mm² ... 0,75 mm² |
Macho bitola a x b / Diâmetro | 2,4 mm x 1,5 mm / - |
Comprimento da casca | 10 mm |
Fatos sobre biqueiras sem coleira isolada | |
Alicate de crimpagem recomendado | 1212034 CRIMPFOX 6 |
1213144 CRIMPFOX CENTRUS 6S | |
biqueiras sem colar isolante, conforme norma DIN 46228-1 | Seção transversal: 0,5 mm²; Comprimento: 8 mm ... 10 milímetros |
Seção transversal: 0,75 mm²; Comprimento: 8 mm ... 10 milímetros | |
Seção transversal: 1 mm²; Comprimento: 8 mm ... 10 milímetros | |
Seção transversal: 1,5 mm²; Comprimento: 10 mm | |
Informações sobre as Tampas Isoladas da Gola | |
Alicate de crimpagem recomendado | 1212034 CRIMPFOX 6 |
1213144 CRIMPFOX CENTRUS 6S | |
biqueiras com colarinho isolado, conforme DIN 46228-4 | Seção transversal: 0,25 mm²; Comprimento: 8 mm |
Seção transversal: 0,34 mm²; Comprimento: 8 mm ... 10 milímetros | |
Seção transversal: 0,5 mm²; Comprimento: 8 mm ... 10 milímetros | |
Seção transversal: 0,75 mm²; Comprimento: 10 mm |
Dados do material - contato | |
Observação | Compatível com REEE/RoHS, sem filamentos de acordo com IEC 60068-2-82/JEDEC JESD 201 |
Material de contato | Liga de |
Características da superfície | Estanho de ferro fundido maleável |
Superfície metálica do ponto terminal (camada superior) | Estanho (4 - 8 μm Sn) |
Área de contato da superfície metálica (camada superior) | Estanho (4 - 8 μm Sn) |
Dados do material - alojamento | |
Cor (Alojamento) | Preto (9005) |
Material isolante | PAPAI |
Grupo de material isolante | eu |
CTI de acordo com IEC 60112 | 600 |
Classe de inflamabilidade de acordo com UL 94 | V0 |
Número de inflamabilidade dos filamentos incandescentes GWFI de acordo com a norma EN 60695-2-12 | 850 |
Temperatura de ignição de filamentos incandescentes GWIT de acordo com EN 60695-2-13 | 775 |
Temperatura de ensaio de dureza da esfera de acordo com EN 60695-10-2 | 300 °C |
Dados do material: elemento de unidade | |
Cor (elemento de unidade) | Laranja (2003) |
Material isolante | PBT |
Grupo de material isolante | eu |
CTI de acordo com IEC 60112 | 600 |
Classe de inflamabilidade de acordo com UL 94 | V0 |
Esquema de dimensão | |
Passo | 3,5 mm |
Largura [w] | 8,63 milímetros |
Altura [h] | 12,46 milímetros |
Comprimento [l] | 25,95 milímetros |
Observação sobre a operação | De acordo com a norma DIN EN 61984, os conectores COMBICON são conectores sem alimentação de comutação (COC). Em caso de utilização conforme prescrito, não devem ser ligados ou desligados da tomada sob tensão ou carga. |
Conectando condutores | |
Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
Resultado | Teste aprovado |
Verificação de danos aos condutores e afrouxamento | |
Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
Resultado | Teste aprovado |
Conexão e desconexão repetidas | |
Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
Resultado | Teste aprovado |
Ensaio de tração | |
Especificação de teste | DIN EN 60999-1 (VDE 0609-1): 2000-12 |
Seção do condutor/Tipo de condutor/Força de tração Valor nominal/Valor real | 0,34 mm² / rígido / > 15 N |
0,5 mm² / flexível / > 20 N | |
1,5 mm² / rígido / > 40 N | |
1,5 mm² / flexível / > 40 N | |
Forças ao conectar e desconectar | |
Resultado | Teste aprovado |
Número de ciclos | 25 |
Força de plug-in aprox. | 8 N |
Alimentação ao desligar por poste aprox. | 5 N |
Resistência dos sinais | |
Especificação de teste | DIN EN 60068-2-70:1996-07 |
Resultado | Teste aprovado |
Polarização & Codificação | |
Especificação de teste | DIN EN 60512-13-5:2006-11 |
Resultado | Teste aprovado |
Exame oftalmológico | |
Especificação de teste | DIN EN 60512-1-1:2003-01 |
Resultado | Teste aprovado |
Exame Dimensional | |
Especificação de teste | DIN EN 60512-1-2:2003-01 |
Resultado | Teste aprovado |
Teste de vibração | |
Especificação de teste | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
frequência | 10 - 150 - 10 Hz |
Velocidade de varredura | 1 oitava/min |
Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
Velocidade de varredura | 50 m/s² (60,1 Hz ... 150 Hz) |
Duração do teste por eixo | 2,5 h |
Teste de Durabilidade | |
Especificação de teste | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
Tensão de choque suportável ao nível do mar | 2,95 kV |
Resistência de contato R1 | 2,2 mΩ |
Resistência de contato R2 | 2,1 mΩ |
Ciclos de plugue | 25 |
Resistência de Isolação Polos Adjacentes | > 5 MΩ |
Ensaio Climático | |
Especificação de teste | NORMA ISO EN 22479:2022-08 |
Corrosão, fadiga | 0,2 dm3DEBAIXO2em 300 dm3/40 °C/1 ciclo |
Estresse térmico | 105 °C/168 h |
Tensão AC suportável | 1,39 kV |
Condições ambientais | |
Temperatura Ambiente (Serviço) | -40 °C ... 105 °C (dependendo da curva de classificação) |
Temperatura Ambiente (Armazenamento/Transporte) | -40 °C ... 70 °C |
Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
Temperatura Ambiente (Montagem) | -5 °C ... 100 °C |
Teste Térmico | Grupo de teste C | |
Especificação de teste | DIN EN 60512-5-1:2003-01 |
Número de postes testados | 16 |
Resistência ao isolamento | |
Especificação de teste | DIN EN 60512-3-1:2003-01 |
Resistência de Isolação Polos Adjacentes | > 5 MΩ |
Linhas de Creepage & Distâncias de Isolamento de Ar | | |
Especificação de teste | DIN EN 60664-1 (VDE 0110-1):2008-01 |
Grupo de material isolante | eu |
Resistência a correntes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
Tensão de isolamento de dimensionamento (III/3) | 160 V |
Tensão transiente nominal (III/3) | 2,5 kV |
valor mínimo da distância de isolamento do ar - campo não homogéneo (III/3) | 1,5 mm |
Valor mínimo da linha de creepage (III/3) | 2 mm |
Tensão de isolamento de dimensionamento (III/2) | 160 V |
Tensão transiente nominal (III/2) | 2,5 kV |
Valor mínimo da distância de isolamento do ar - campo não homogêneo (III/2) | 1,5 mm |
Valor mínimo da linha de creepage (III/2) | 1,5 mm |
Tensão de isolamento de dimensionamento (II/2) | 320 V |
Tensão transiente nominal (II/2) | 2,5 kV |
Valor mínimo da distância de isolamento do ar - campo não homogêneo (II/2) | 1,5 mm |
Valor mínimo da linha de creepage (II/2) | 1,6 mm |
Tipo de embalagem | Embalagem in a box |
