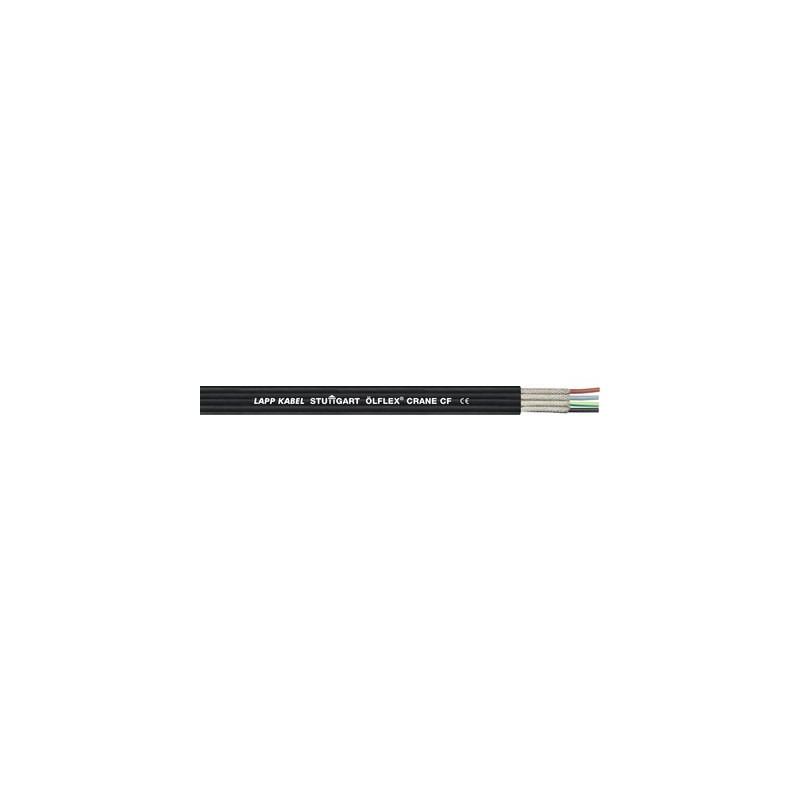

0041081 LAPP ОЛФЛЕКС КРАН CF 4G6

Преимущества

• Для экстремальных условий эксплуатации, стойкие к атмосферным влияниям
• Плоским кабелям требуется меньше места, чем круглым
• Имеют гораздо меньший радиус изгиба в сравнении с круглыми кабелями
• Экранирование для соблюдения требований по электромагнитной совместимости и для защиты от электромагнитных помех

Области применения

• В грузоподъёмных кранах на строительных площадках и судостроительных заводах, для неподвижного и подвижного применения в кабельных тележках
• Очистные сооружения, сталелитейные заводы, высокостеллажные склады
• Соблюдайте, пожалуйста, рекомендации по применению кабелей ÖLFLEX® CRANE и ÖLFLEX® LIFT, указанные в приложении к каталогу, см. таблицу A3
• Возможность использования для лифтов макс. до 50 м подвесной высоты

Характеристики

• Не поддерживают горение в соответствии с IEC 60332-1-2

Стандарты / Сертификаты соответствия

• В соответствии с VDE 0250-809 (NGFLGÖU)

Конструкция

• Жила из тонких неизолированных медных проволок
• Изоляция жил: резиновая смесь
• Индивидуальное экранирование:
  - обмотка плёнкой
  - оплётка из медных лужёных проволок
  - обмотка плёнкой
• Наружная оболочка из специальной резиновой смеси

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000825
• ETIM 5.0 Class-Description: плоские кабели

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000825
• Описание класса ETIM 6.0: плоский кабель

Маркировка жил

• До 5 жил: по VDE 0293-308 (табл. T9 в приложении)
• От 6 жил: черные с белой цифровой маркировкой

Конструкция жилы

• Медная жила по VDE 0295 / IEC 60228
  до 25 мм² жила: класс гибкости 6
  от 35 мм² жила: класс гибкости 5

Минимальный радиус изгиба

• Подвижное применение: 10 x D
• Неподвижное применение: 4 x D

Номинальное напряжение

• U0/U: 300/500 V

Испытательное напряжение

• 2000 В

Жила заземления

• G = с ж/з жилой заземления
• X = без жилы заземления

Tемпературный диапазон

• Подвижное применение: от -25 до +90 °C
• Неподвижное применение: от -40 до +90 °C
