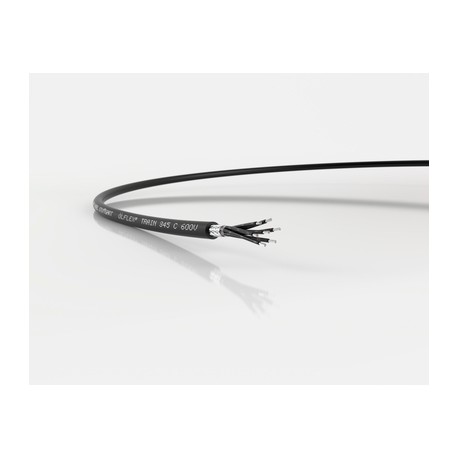

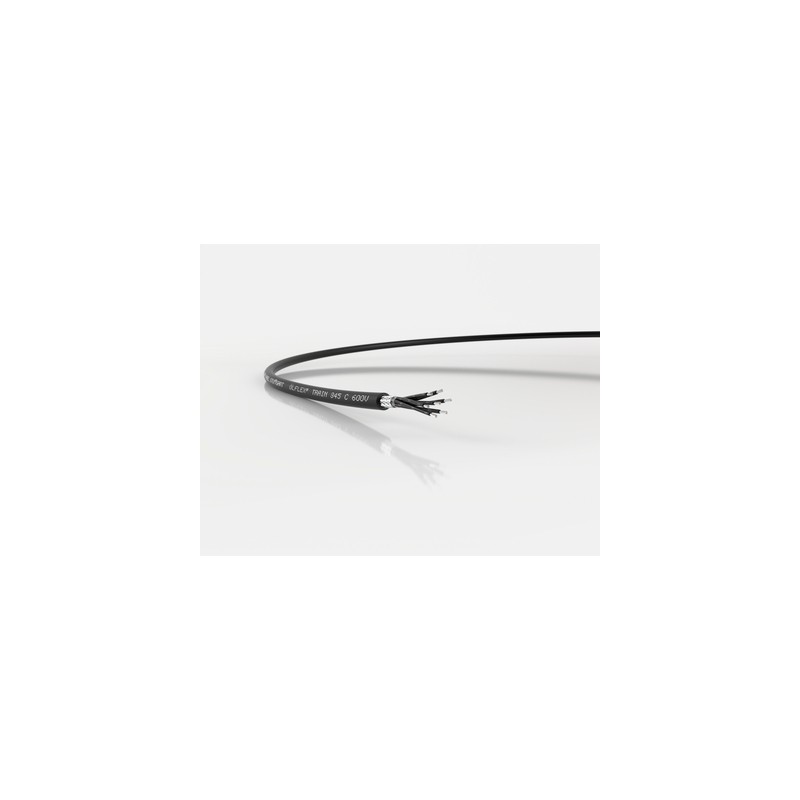

15345062 LAPP ПОЕЗД ÖLFLEX 345 C 600V 7x1

выручка

• Медный дисплей соответствует требованиям ЭМС и защищает от электромагнитных помех
• Хорошая химическая стойкость см. Приложение T1
• Устойчивость к механической агрессии в неблагоприятных условиях окружающей среды
• Расширенный температурный диапазон
• Снижение распространения пламени повышает защиту от повреждения людей и имущества в случае пожара

Область использования

• Для использования в транспортных средствах на рельсах, для стационарной укладки и для применений, где ожидается ограниченное движение
• Подходит для подключения ламп, отопительного оборудования, коммутационных устройств, клеммных коробок и источников питания
• Также применяется в средах с маслами и в помещениях с высокой температурой окружающей среды

Особенности продукта

• Огнестойкие характеристики в соответствии с EN/IEC:
  - Без галогенов в соответствии с EN 60754-1
  - Отсутствие коррозионных газов в соответствии с EN 60754-2
  - Без фтора в соответствии с EN 60684-2
  - Отсутствие токсичных газов в соответствии с EN 50305
  - Низкая плотность дыма согласно EN 61034-2
  - Непламенный пропагатор согласно EN 60332-1-2
  - Непропагатор пожара согласно EN 60332-3-24 / EN 60332-3-25 / EN 50305
• Поведение огня в соответствии с NF:
  - Газовая токсичность согласно NF X 70-100
  - Низкая плотность дыма согласно NF X 10-702
  - непламенный пропагатор согласно NF C 32-070,
  Кошка. С1 и С2
• Химические свойства:
  - маслостойкий согласно EN 50264-3-2
  - стойкость к топливу согласно EN 50264-3-2
  - кислотостойкий согласно EN 50264-3-2
  - щелочестойкий согласно EN 50264-3-2
  - озоностойкий согласно EN 50264-3-2/
  В 50305)
• Максимально допустимая сила тока в соответствии с EN 50355, приложение A

Эталонные стандарты / Сертификаты

• EN 50264-3-2 тип MM S
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101 - Рейтинг: C/F0
  (распространение пламени/дыма)

Состав продукта

• Проводник: Тонкие провода из луженой медной проволоки
• Изоляция: EI 109 электронно-лучевое сшитое полимерное соединение
• Цвет изоляции: черный с белыми цифрами
• Обертка: лист полиамида без галогенов
• Дисплей: Луженая медная оплетка
• Внешняя оболочка: EM 104 электронно-лучевое сшитое полимерное соединение
• Внешний цвет оболочки: черный

Классификация ETS 5

• Идентификатор класса ИДВТ 5.0: EC000104
• ETIM 5.0 Описание класса: Кабель управления

Рейтинг ETTIM 6

• Идентификатор класса ИДВТ 6.0: EC000104
• ИДВТ 6.0 Описание класса: Управляемая линия

Идентификационный код водителя

• Черный с белыми цифрами

Обучение водителей

• Тонкий провод/чертеж в соответствии с IEC 60228, проводник класса 5

Минимальный радиус кривизны

• Исправлена установка:
  ≤ 12 мм: 3 x DE
  > 12 мм: 4 x DE
• Время от времени гибкое использование:
  ≤ 12 мм: 4 x DE
  > 12 мм ≤ 20 мм: 5 x DE
  > 20 мм: 6 x DE
  (DE = наружный диаметр)

номинальное напряжение

• U₀/U 0,6/1 кВ
• U_мПеременное тока 1,2 кВ
  вольт₀Постоянный ток 0,9 кВ

испытательное напряжение

• 3,5 кВ переменного тока; 8,4 кВ постоянного тока

Защитный проводник

• G = с защитным проводником GN-YE
  X = отсутствие защитного проводника

Диапазон температур

• Стационарная установка: от -45°C до +120°C (20 000 ч) -50°C по ГОСТ 20.57.406-81
• Случайные изгибы: от -35°C до +90°C
  Короткое замыкание: +200°C (5 с)
