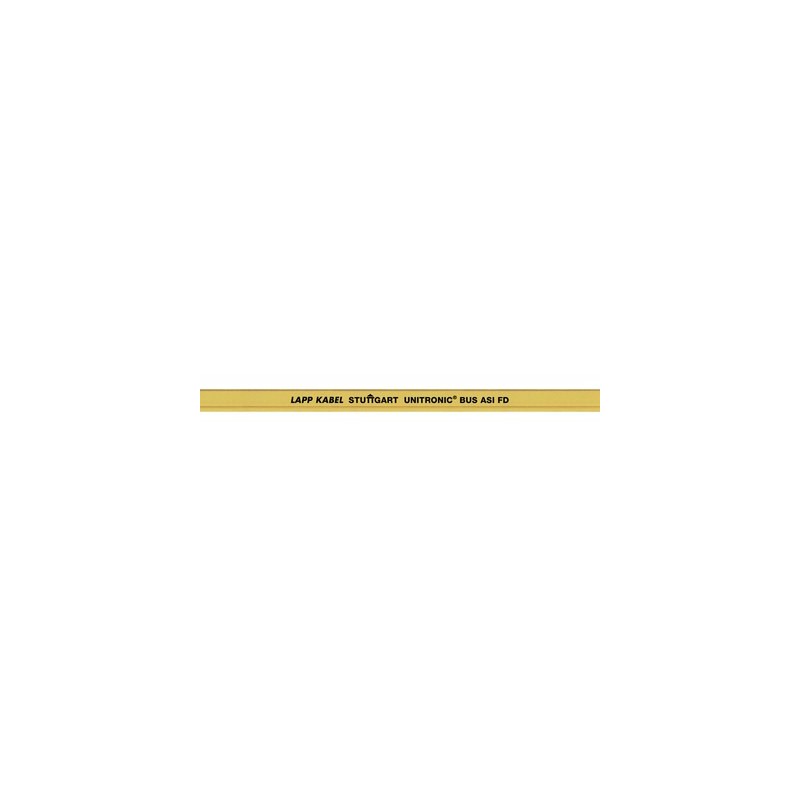

2170318 LAPP ЮНИТРОННАЯ ШИНА ASI LD FD P BK 2x2.5

Преимущества

• Новый кабель BUS ASI LD 2 x 2.5 мм² (Long Distance) позволяет соединять модули, удаленные на еще большие расстояния. Дополнительное энергопотребление для AS-I можно сэкономить. Кабели BUS ASI LD совместимы с типами сеч. 1.5 мм².
• Для сверхгибкого применения (буксируемые кабельные цепи, подвижные детали машин)
• Повышенная маслостойкость

Области применения

• Обмен данными на уровне датчик/исполнительный механизм
• UNITRONIC® Fieldbus
  разводка кабелей S/A (датчик/исполнительный механизм)

Характеристики

• Типы в полиуретановой оболочке, без галогенов по IEC 60754-1
• Огнестойкие по IEC 60332-1-2 / UL FT-2
• Передача данных и электроэнергии осуществляется по неэкранированным, геометрически кодированным двухжильным плоским кабелям.
• Соединение жил кабеля с модулями ASI осуществляется посредством технологии протыкания.
• Подключение датчиков к модулям ASI (модуль связи) осуществляется посредством круглых кабелей (соединительных кабелей).

Стандарты / Сертификаты соответствия

• Кабели для интерфейса AS-I соответствуют европейскому стандарту EN 50295 и международному стандарту IEC 62026-2.
• TPE типы: UL AWM Style 2103
  CSA AWM II A/B

Конструкция

• Жилы из тончайших медных луженых проволок
• Изоляция жил: безгалогеновая смесь
• Оболочка: термопластичный эластомер (TPE) полиуретан (PUR)
• Оболочка: желтая (RAL 1023), черная (RAL 9005)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Class-Description: кабели связи

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000830
• Описание класса ETIM 6.0: Кабель для передачи данных

Рабочее пиковое напряжение

• 300 В (не для силовых цепей)

Сопротивление жилы

• 1,5 мм²: макс. 13,7 Oм/км
• 2,5 мм²: макс. 8,21 Oм/км

Минимальный радиус изгиба

• Неподвижное применение: 12 мм
• Подвижное применение без фиаксации: 24 мм
  Подвижное применение с фиксацией: 60 мм (15xD)

Испытательное напряжение

• Жила/жила: 2000 В

Tемпературный диапазон

• Неподвижное применение:
  от -40 до +80 °C (TPE +105 °C)
• Подвижное применение без фиксации:
  -30°C до +70°C (TPE +105°C)
