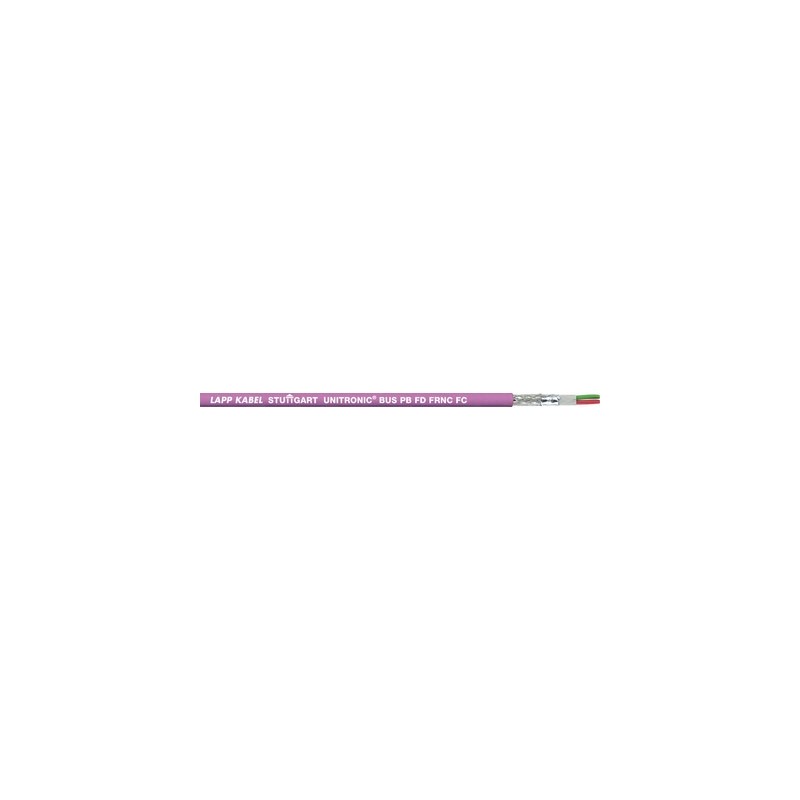

2170997 LAPP ЮНИТРОННЫЙ АВТОБУС ПБ ФД ФНК ФК

Преимущества

• Fast Connect (FC)
• Для применения там, где востребованы кабели безгалогеновые, с повышенной огнестойкостью и наружной оболочкой из материалов со свойствами полиуретана
• Кабели могут применяться как для PROFIBUS-DP, PROFIBUS-FMS, также и для FIP

Области применения

• Для особо гибкого применения в буксирных кабельных цепях, подвижных деталях машин и линейных роботах
• Эти кабели должны использоваться там, где необходимо исключить распространение огня и где в случае пожара образование токсичных дымовых газов может привести к ущербу.

Характеристики

• Без галогенов
• Маслостойкие
• Испытание на вертикальное пламя в соответствии с UL 1685
• Скорости передачи ограничиваются по спецификациям PNO следующими макс. длинами кабельной линии, Bus-сегмента:
  (тип кабеля A, PROFIBUS-DP):
  93,75 Кбит/с = 1200 м
  187,5 Кбит/с = 1000 м
  500 Кбит/с = 400 м
  1,5 Mбит/с = 200 м
  12,0 Mбит/с = 100 м

Стандарты / Сертификаты соответствия

• Провод имеет сертификацию UL/CSA (CM)

Конструкция

• Гибкие медные жилы
• Изоляция жил: Вспененный полиэтилен (O2YS)
• Общий экран из ламинированной алюминиевой фольги и оплётки из медных лужёных проволок
• Внутренняя оболочка: термопластичная и безгалогеновая смесь
• Оболочка: Полиуретан, цвет: фиолетовый (RAL 4001)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Class-Description: кабели связи

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000830
• Описание класса ETIM 6.0: Кабель для передачи данных

Рабочая емкость

• ном. 28 нФ/км

Рабочее пиковое напряжение

• (не для силовых цепей)
  250 В

Минимальный радиус изгиба

• Неподвижное применение: 10 x D
• Подвижное применение: 15 x D

Испытательное напряжение

• Жила/жила: 1500 В эфф.

Волновое сопротивление

• (3–20 МГц): 150 ± 15 Ом

Tемпературный диапазон

• Подвижное применение: от -30 до +70 °C
• Неподвижное применение: от -40 до +80 °C
