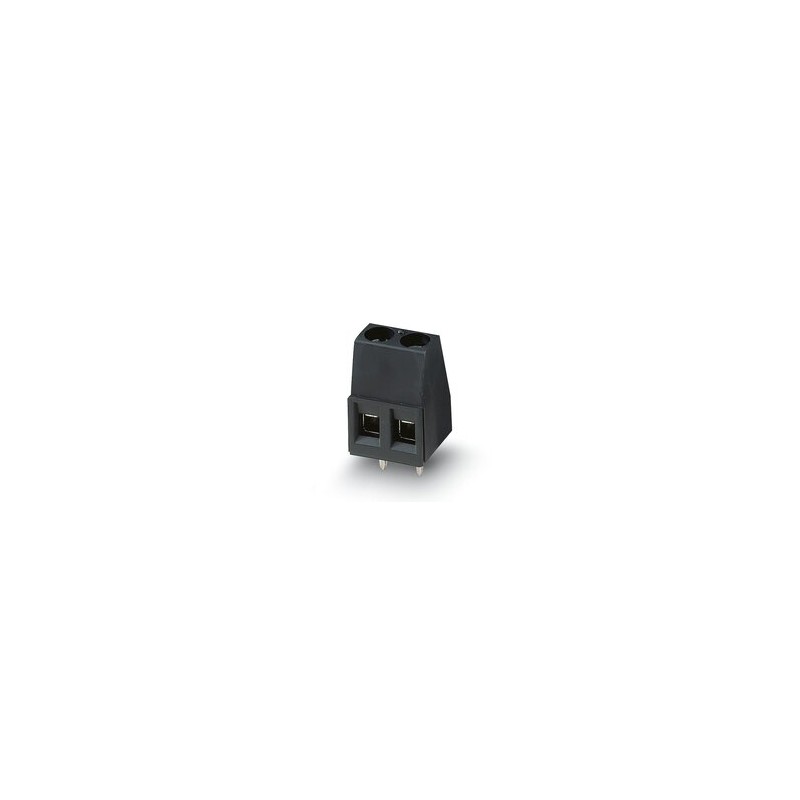

MKDS 1,5/ 4-5,08 HTBK PIN26R32 1933574 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

MKDS 1,5/ 4-5,08 HTBK PIN26R32 1933574 PHOENIX CONTACT PCB терминальный блок

MKDS 1,5/ 4-5,08 HTBK PIN26R32

1933574

PHOENIX_CONTACT

3

PCB терминальный блок

Клеммы для печатной платы, номинальный ток: 17,5 A, расчетное напряжение (III/2): 320 В, номинальное сечение: 1,5 мм2, количество рядов: 1, число контактов в ряду: 4, cемейство изделий: MKDS 1,5/..-HT, размер шага: 5,08 мм, тип подключения: Винтовой зажим с натяжной гильзой, форма головки винта: L Прямой шлиц, монтаж: THR пайка, направление подключения проводник/печатная плата: 0 °, Расположение контактов: Линейное расположение выводов, Длина выводов [P]: 2,6 мм, количество паечных выводов на потенциал: 1, Форма упаковки: Лента шириной 32 мм. Возможна установка в ряд модулей с различным количеством полюсов (контактов)!

Подробнее


Разъемы PCB

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ


Best sellers

Описание



Технические характеристики

Характеристики изделий
КонструкцияУстанавливаемые в ряд клеммы для печатного монтажа
Линейка изделийCOMBICON Terminals S
Тип изделияКлемма для монтажа на печатные платы
Серия изделийMKDS 1,5/..-HT
Полюсов4
Размер шага5,08 мм
Количество рядов1
Расположение выводовЛинейное расположение выводов
Количество паечных выводов на потенциал1

Электрические характеристики
Номинальный ток IN17,5 A
Номинальное напряжение UN320 В
Степень загрязнения3
Расчетное напряжение (III/3)200 В
Расчетное импульсное напряжение (III/3)4 кВ
Расчетное напряжение (III/2)320 В
Расчетное импульсное напряжение (III/2)4 кВ
Расчетное напряжение (II/2)320 В
Расчетное импульсное напряжение (II/2)4 кВ

Характеристики клемм
Технология подключения
КонструкцияБлок клемм для печатного монтажа
Номинальное сечение1,5 мм²
Соединение провода
Тип подключенияВинтовой зажим с натяжной гильзой
Сечение жесткого провода0,14 мм² ... 2,5 мм²
Сечение гибкого провода0,14 мм² ... 1,5 мм²
Сечение проводника AWG26 ... 14
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки0,25 мм² ... 1,5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом0,25 мм² ... 1,5 мм²
2 жестких провода одинакового сечения0,14 мм² ... 1 мм²
2 гибких провода одинакового сечения0,14 мм² ... 0,75 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки0,25 мм² ... 0,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой0,5 мм² ... 1 мм²
Длина оголяемой части7 мм
Момент затяжки0,5 Нм ... 0,6 Нм

Монтаж
Тип монтажаTHR пайка
Расположение выводовЛинейное расположение выводов
Форма привода, головка винтаПрямой шлиц (L)
Тип подключенияВинтовой зажим с натяжной гильзой
Форма привода, головка винтаПрямой шлиц (L)

Спецификации материала
Данные о материале - контакт
УказаниеСоответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контактСплав меди
Качество поверхностигорячее лужение
Металлическая поверхность точки подключения (внешнее покрытие)Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны пайки (покрытие)Олово (4 - 8 мкм Sn)
Данные о материале - корпус
Цвет ()()
Изоляционный материалPA
Группа изоляционного материалаIIIa
CTI согласно МЭК 60112250 - 399
Класс воспламеняемости согласно UL 94V0

Примечания
Указание по применениюДля надежного подключения проводников необходимо всегда учитывать определенный момент затяжки. Особенно при подсоединении к двух- и трехполюсным клеммам для печатных плат один паечный штифт на контакт не может их удержать. Поэтому данным клеммам необходимо обеспечить опору при подсоединении проводников (придерживать рукой, опора на корпус).

Размеры
Размер шага5,08 мм
Ширина [w]20 мм
Высота [h]13,8 мм
Длина [l]9,8 мм
Высота17,2 мм
Длина вывода под пайку [P]2,6 мм
Размеры штыря0,9 x 0,9 мм
Дизайн печатных плат
Диаметр отверстий1,3 мм

Механические испытания
Испытание на повреждение и расшатывание проводника
Спецификации по испытаниюDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
РезультатИспытание пройдено
Испытание на растяжение
Спецификации по испытаниюDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение0,14 мм² / жесткий / > 10 Н
0,14 мм² / гибкий / > 10 Н
2,5 мм² / жесткий / > 50 Н
1,5 мм² / гибкий / > 40 Н
Проверка момента затяжки
Спецификации по испытаниюDIN EN 60998-2-1 (VDE 0613-2-1):1994-04

Электрические испытания
Испытание на нагрев
Спецификации по испытаниюDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
Требования, испытание на нагреваниеПовышение температуры ≤ 45 K
Сопротивление изоляции
Спецификации по испытаниюDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
Сопротивлением изоляции между соседними полюсами109Ω
Воздушные зазоры и пути утечки
Спецификации по испытаниюDIN EN 60947-1 (VDE 0660-100):2015-09
Группа изоляционного материалаIIIa
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))CTI 250 - 399
Расчетное напряжение изоляции (III/3)200 В
Расчетное импульсное напряжение (III/3)4 кВ
минимальное значение воздушного зазора - негомогенное поле (III/3)3 мм
минимальное значение пути утечки (III/3)3,2 мм
Указание по сечению проводниковПри подключении провода 2,5 мм² (жесткий).
Расчетное напряжение изоляции (III/2)320 В
Расчетное импульсное напряжение (III/2)4 кВ
минимальное значение воздушного зазора - негомогенное поле (III/2)3 мм
минимальное значение пути утечки (III/2)3,2 мм
Расчетное напряжение изоляции (II/2)320 В
Расчетное импульсное напряжение (II/2)4 кВ
минимальное значение воздушного зазора - негомогенное поле (II/2)3 мм
минимальное значение пути утечки (II/2)3,2 мм

Экологические условия и условия эксплуатации
Испытание на вибростойкость
Спецификации по испытаниюDIN EN 60068-2-6:1996-05
Частота10 - 150 - 10 Гц
Скорость развертки1 октава/мин.
Амплитуда0,35 мм (10 Гц ... 60,1 Гц)
Скорость развертки5г (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось2,5 ч
Испытание нитью накала
Спецификации по испытаниюDIN EN 60998-2-1 (VDE 0613-2-1):1994-04
Температура850 °C
Время воздействия5 c
Условия окружающей среды
Температура окружающей среды (при эксплуатации)-40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Температура окружающей среды (хранение/транспорт)-40 °C ... 70 °C
Относительная влажность воздуха (хранение/транспорт)30 % ... 70 %
Температура окружающей среды (при монтаже)-5 °C ... 100 °C

Cпецификация упаковки
Форма упаковкиЛента шириной 32 мм
Ширина ленты [W]32 мм
Внешний размер катушки [W2]38,4 мм
Диаметр катушки [A]330 мм
Тип упаковкиDry bag
