> EATON - MOELLER>Easy E4-Nanocontroller>EASY-RTD-DC-43-03B1-00 199740 ELECTRIC Nano-Controller easyE4 4,3 "Remote-Touchscreen 24 VDC
Vorheriges Produkt Nächstes Produkt

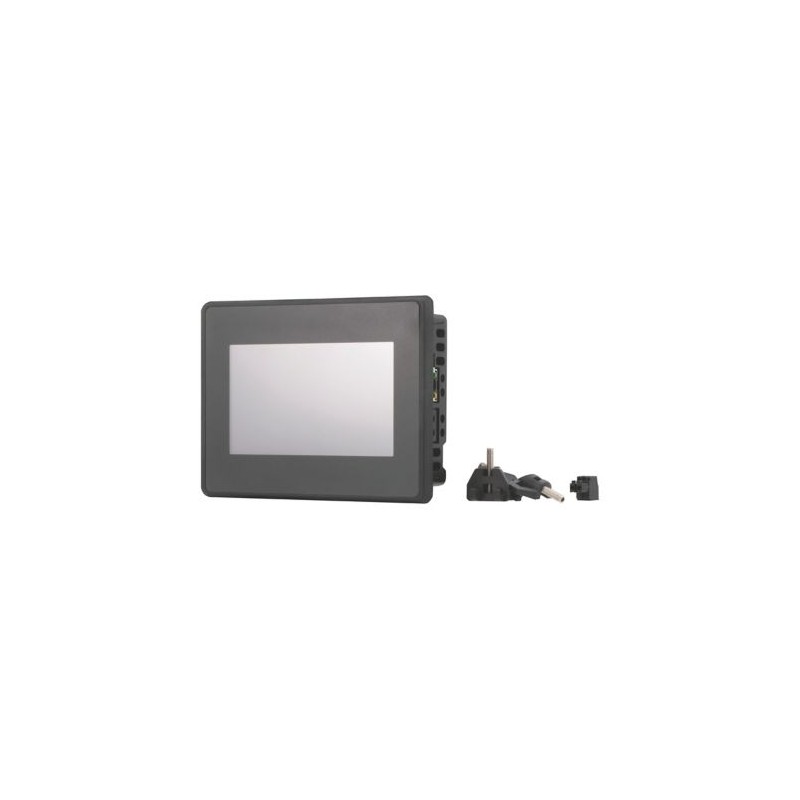

EASY-RTD-DC-43-03B1-00 199740 EATON ELECTRIC Nano-Controller easyE4 4,3 "Remote-Touchscreen 24 VDC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EASY-RTD-DC-43-03B1-00 199740 EATON ELECTRIC Nano-Controller easyE4 4,3 "Remote-Touchscreen 24 VDC

EASY-RTD-DC-43-03B1-00

199740

Y7-199740

EATON-MOELLER

Nano-Controller easyE4; 4,3 "Remote-Touchscreen; 24 VDC

Eaton easy Remote-Touch-Display, 24 V DC, 4,3 Zoll, TFT-Farbdisplay, 480x272 px, Ethernet, RS485

Mehr Infos


Easy E4-Nanocontroller

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $393.28
Stückpreis: $393.28

Menge Preis
1+$393.28
2+$355.03
3+$339.46
4+$335.59
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL


Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton EASY Touch panel
Katalognummer
199740
Produkt Länge/Tiefe
136 mm
Produkthöhe
38 mm
Produktbreite
101 mm
Produktgewicht
0.206 kg
Einhaltung(en)
CE-Kennzeichnung
RoHS conform
DNV
Eaton supports the product until its end of life
Zertifikat(e)
UL File No.: E205091
UL 61010-2-201
Kataloghinweise
Keine SPS-Funktion möglich
EAN
7640130098527
Modellcode
EASY-RTD-DC-43-03B1-00

Merkmale und Funktionen

Gehäusematerial
Kunststoff
Ausstattung:
Alphanumerische Tastatur
Farbdisplay
1 x Ethernet 100base-TX/10base-T (integrierte Schnittstelle)
1 x USB-Host (integrierte Schnittstelle)

Allgemein

Schutzart
IP20, Rückseite (nach EN 60529-1)
Displayart
TFT
Standardfront mit Standardmembran (vollständig geschlossen)
Anzahl Farben des Displays
64000
Produktkategorie
Touchdisplay für easyE4
Bildschirmgröße (diagonal)
4.3 in
Software
Standard: vorinstallierte Anwendungssoftware, die das Display und Bedienfeld eines easyE4 Basisgeräts spiegelt. Kein Programmieren erforderlich.
Touch-Technologie
Resistiv-Touch
Berührungssensor (Glas mit Folie), Resistive-Touch-Stützscheibe
Benutzt mit
EASY-E4
Spannungsart
Gleichstrom
Spannungsart
Gleichstrom

Umgebungsbedingungen, Mechanik

Schockfestigkeit
15 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 18 Impacts
Schwingfestigkeit
nach IEC/EN 60068-2-6

Klimatische Umweltbedingungen

Umgebungstemperatur Lagerung - min
-20 °C
Umgebungstemperatur Lagerung - max
60 °C
Umweltbedingungen
Kondensation: durch geeignete Maßnahmen verhindern

Elektromagnetische Verträglichkeit

Spann.einbr
5 ms ab Unterspannung (19,2 V DC)
≤ 10 ms ab Bemessungsspannung (24 V DC)

Bemessungswerte

Zulässige Spannung
18,0 - 31,2 V DC, absolut mit Restwelligkeit
35 V DC (für eine Dauer von < 100 ms)
18 - 31,2 V DC, batteriebetrieben (Bemessungsbetriebsspannung -25 %/+30 %)
19,2 - 30 V DC, effektiv (Bemessungsbetriebsspannung -20 %/+25 %)
Leistgsaufnahme
7,2 W
Bemessungsbetriebsspannung
24 V DC (Stromversorgung - Sicherheitskleinspannung)
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
19.2 VDC
Versorgungsspannung bei DC - max
30 VDC

Kommunikation

Speicherkapazität
0 kByte
Schn.st.
Ethernet (100Base-TX/10Base-T)
USB 2.0 Host (nicht galvanisch getrennt)

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Statische Verlustleistung, stromunabhängig PVS
7.2 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON EASY E4 EN.pdf 2 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
EASY-RTD-DC-43-03B1-00 Y7-199740 199740 DE_199740.pdf 2 Mbytes EASY-RTD-DC-43-03B1-00 Y7-199740 199740 DE_199740.pdf
