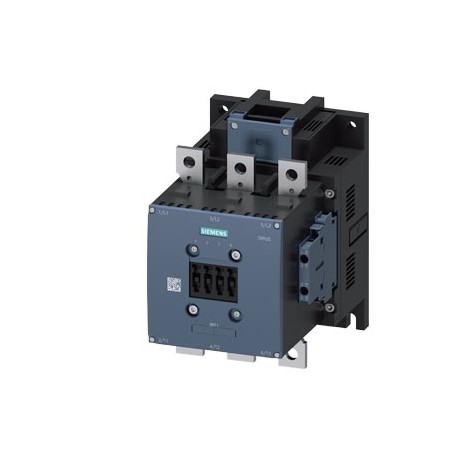

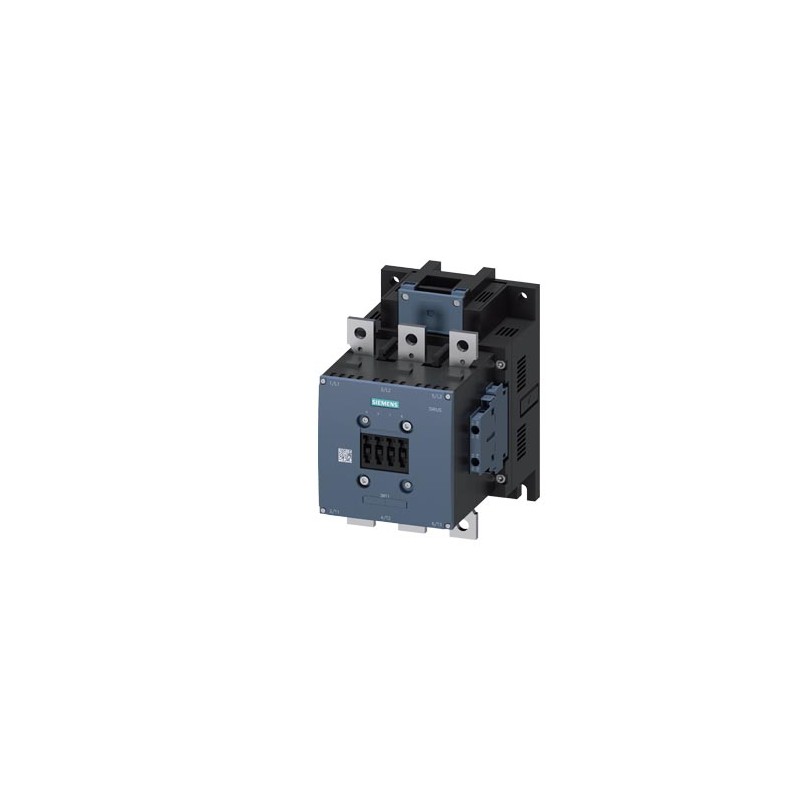

Contacteur, 1 CA, 500 A/690 V/40 °C, S10, 3 pôles, 110-127V CA/CC, avec varistance, 2 NO +2 NF, barre de raccordement/ borne à vis |
nom de marque produit | SIRIUS |
désignation du produit | Contacteur |
désignation type de produit | 3RT14 |
Caractéristiques techniques générales |
taille du contacteur | S10 |
extension produit | |
● module de fonction pour la communication | Non |
● bloc de contacts auxiliaires | Oui |
puissance dissipée [W] pour la valeur assignée du courant | |
● pour AC à chaud | 105,6 W |
● pour AC à chaud par pôle | 35,2 W |
● sans la part de courant de charge typique | 7,4 W |
tension d'isolement | |
● du circuit principal pour degré de pollution 3 valeur assignée | 1 000 V |
● du circuit auxiliaire pour degré de pollution 3 valeur assignée | 500 V |
tension de tenue aux chocs | |
● du circuit principal valeur assignée | 8 kV |
● du circuit auxiliaire valeur assignée | 6 kV |
tenue aux chocs pour chocs rectangulaires | |
● pour AC | 8,5g / 5 ms, 4,2g / 10 ms |
● pour DC | 8,5g / 5 ms, 4,2g / 10 ms |
tenue aux chocs pour chocs sinusoïdaux | |
● pour AC | 13,4g / 5 ms, 6,5g / 10 ms |
● pour DC | 13,4g / 5 ms, 6,5g / 10 ms |
durée de vie mécanique (cycles de manœuvre) | |
● du contacteur typique | 10 000 000 |
● du contacteur avec bloc de contacts auxiliaires compatible avec l'électronique intégrée typique | 5 000 000 |
● du contacteur avec bloc de contacts auxiliaires intégré typique | 10 000 000 |
désignation du matériel selon IEC 81346-2:2009 | Q |
Directive RoHS (date) | 08/10/2018 |
Conditions ambiantes |
altitude d'implantation pour altitude au-dessus de max. | 2 000 m |
température ambiante | |
● en service | -25 ... +60 °C |
● à l'entreposage | -55 ... +80 °C |
humidité relative min. | 10 % |
humidité relative pour 55 °C selon IEC 60068-2-30 max. | 95 % |
Circuit principal |
nombre de pôles pour circuit principal | 3 |
nombre de contacts NO pour contacts principaux | 3 |
nombre de contacts NF pour contacts principaux | 0 |
type de tension pour circuit principal | CA |
courant d'emploi | |
● pour AC-1 | |
— jusqu'à 690 V pour température ambiante 40 °C valeur assignée | 500 A |
— jusqu'à 690 V pour température ambiante 55 °C valeur assignée | 450 A |
— jusqu'à 690 V pour température ambiante 60 °C valeur assignée | 450 A |
● pour AC-3 | |
— pour 400 V valeur assignée | 138 A |
— pour 690 V valeur assignée | 138 A |
section minimale dans le circuit principal pour une valeur assignée AC-1 maximale | 300 mm² |
fréquence de commutation à vide | |
● pour AC | 2 000 1/h |
● pour DC | 2 000 1/h |
fréquence de manœuvres pour AC-1 max. | 600 1/h |
Circuit de commande/ Commande |
type de tension | AC/DC |
type de tension de la tension d'alimentation de commande | AC/DC |
tension d'alimentation de commande pour AC | |
● pour 50 Hz valeur assignée | 110 ... 127 V |
● pour 60 Hz valeur assignée | 110 ... 127 V |
tension d'alimentation de commande pour DC | |
● valeur assignée | 110 ... 127 V |
facteur plage de travail tension d'alimentation de commande valeur assignée de la bobine pour DC | |
● valeur initiale | 0,8 |
● valeur finale | 1,1 |
facteur plage de travail tension d'alimentation de commande valeur assignée de la bobine pour AC | |
● pour 50 Hz | 0,8 ... 1,1 |
● pour 60 Hz | 0,8 ... 1,1 |
version du limiteur de surtension | à varistance |
puissance apparente à rotor bloqué de la bobine pour AC | |
● pour 50 Hz | 590 VA |
Cos phi inductif pour puissance d'appel de la bobine | |
● pour 50 Hz | 0,9 |
puissance apparente de maintien de la bobine pour AC | |
● pour 50 Hz | 6,7 VA |
Cos phi inductif pour puissance de maintien de la bobine | |
● pour 50 Hz | 0,9 |
puissance d'appel de la bobine pour DC | 650 W |
puissance de maintien de la bobine pour DC | 7,4 W |
retard à la fermeture | |
● pour AC | 30 ... 95 ms |
● pour DC | 30 ... 95 ms |
retard à l'ouverture | |
● pour AC | 40 ... 80 ms |
● pour DC | 40 ... 80 ms |
durée de l'arc | 10 ... 15 ms |
version de la commande du mécanisme de commande | Standard A1 - A2 |
Circuit auxiliaire |
nombre de contacts NF pour contacts auxiliaires | 2 |
● rapportable | 4 |
● à commutation instantanée | 2 |
nombre de contacts NO pour contacts auxiliaires | 2 |
● rapportable | 4 |
● à commutation instantanée | 2 |
courant d'emploi pour AC-12 max. | 10 A |
courant d'emploi pour AC-15 | |
● pour 230 V valeur assignée | 6 A |
● pour 400 V valeur assignée | 3 A |
● pour 500 V valeur assignée | 2 A |
● pour 690 V valeur assignée | 1 A |
courant d'emploi pour DC-13 | |
● pour 24 V valeur assignée | 10 A |
● pour 48 V valeur assignée | 2 A |
● pour 60 V valeur assignée | 2 A |
● pour 110 V valeur assignée | 1 A |
● pour 125 V valeur assignée | 0,9 A |
● pour 220 V valeur assignée | 0,3 A |
● pour 600 V valeur assignée | 0,1 A |
version du disjoncteur pour protection contre les courts-circuits du bloc de contacts auxiliaires nécessaire | gG: 10 A (230 V, 400 A) |
fiabilité de contact des contacts auxiliaires | une commutation défaillante sur 100 millions (17 V, 1 mA) |
Protection contre les courts-circuits |
fonction produit protection contre les courts-circuits | Non |
version de la cartouche-fusible | |
● pour protection contre les courts-circuits du circuit principal | |
— pour coordination de type 1 nécessaire | gG: 500 A (690 V, 100 kA) |
— pour coordination de type 2 nécessaire | gR: 500 A (690 V, 100 kA) |
● pour protection contre les courts-circuits du bloc de contacts auxiliaires nécessaire | gG: 10 A (500 V, 1 kA) |
Montage/ fixation/ dimensions |
position de montage | possibilité de rotation de +/-90° en cas de niveau de montage vertical, basculement de +/- 22.5° vers l'avant et l'arrière en cas de niveau de montage vertical |
type de fixation | fixation par vis |
● montage en série | Oui |
hauteur | 210 mm |
largeur | 145 mm |
profondeur | 202 mm |
distance à respecter | |
● lors du montage en série | |
— vers l'avant | 20 mm |
— vers le haut | 10 mm |
— vers le bas | 10 mm |
— vers le côté | 0 mm |
● aux pièces mises à la terre | |
— vers l'avant | 20 mm |
— vers le haut | 10 mm |
— vers le côté | 10 mm |
— vers le bas | 10 mm |
● aux pièces sous tension | |
— vers l'avant | 20 mm |
— vers le haut | 10 mm |
— vers le bas | 10 mm |
— vers le côté | 10 mm |
Raccordements/ Bornes |
version du raccordement électrique | |
● pour circuit principal | Barre de raccordement |
● pour circuits auxiliaire et de commande | raccordement à vis |
● au contacteur pour contacts auxiliaires | Bornes à vis |
● de la bobine | Bornes à vis |
largeur des barres de raccordement | 25 mm |
épaisseur des barres de raccordement | 6 mm |
diamètre des trous | 11 mm |
nombre de trous | 1 |
type de sections de câble raccordables | |
● pour câbles AWG pour contacts principaux | 2/0 ... 500 kcmil |
section de câble raccordable pour contacts principaux | |
● âme massive ou multibrin | 70 ... 240 mm² |
● multibrin | 70 ... 240 mm² |
section de câble raccordable pour contacts auxiliaires | |
● âme massive ou multibrin | 0,5 ... 4 mm² |
● âme souple avec embouts | 0,5 ... 2,5 mm² |
type de sections de câble raccordables | |
● pour contacts auxiliaires | |
— âme massive | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²) |
— âme massive ou multibrin | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²) |
— âme souple avec embouts | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
● pour câbles AWG pour contacts auxiliaires | 2x (20 ... 16), 2x (18 ... 14), 1x 12 |
Sécurité |
fonction produit | |
● contact miroir selon IEC 60947-4-1 | Oui |
● manœuvre effectuée positivement selon IEC 60947-5-1 | Non |
degré de protection IP face avant selon IEC 60529 | IP00; IP20 avec borne à cage/recouvrement |
protection contre les contacts face avant selon IEC 60529 | protégé contre les contacts avec les doigts en cas de contact vertical par l'avant avec borne à cage/recouvrement |
Certificats/ homologations |
Téléchargements et manuels |
|
Autres informations |
Information- and Downloadcenter (Catalogues, Brochures,…) |
Industry Mall (système de commande en ligne) |
Générateur CAx en ligne |
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.) |
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …) |
Courbe caractéristique: Comportement au déclenchement, I²t, Courant coupé limité |
Caractéristiques diverses (par ex. durée de vie électrique, fréquence de commutation) |
|
|
|
