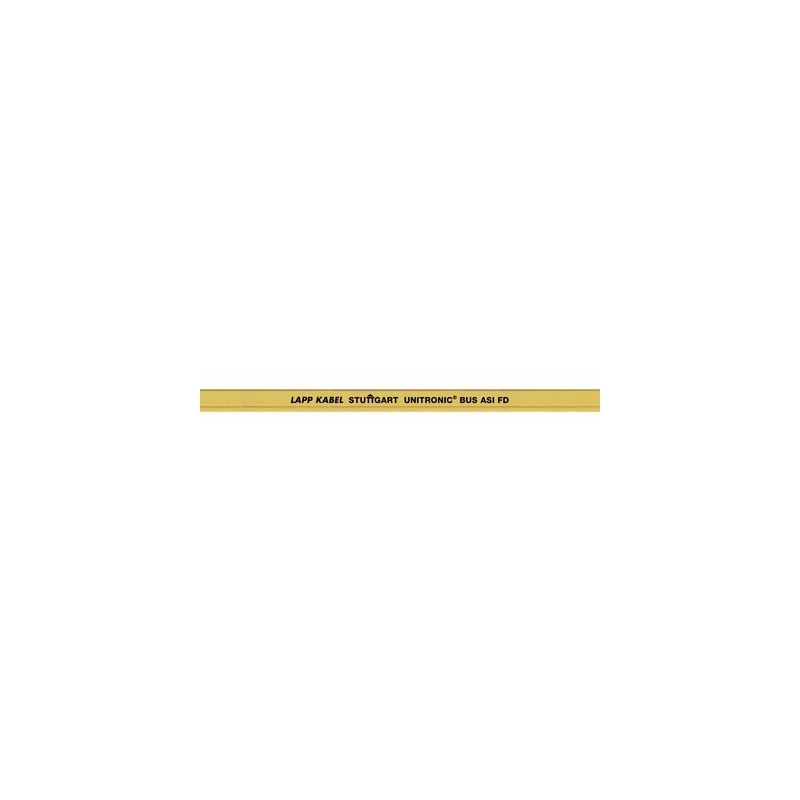

2170318 LAPP BUS UNITRONIC ASI LD FD P BK 2x2.5

Vantaggi

• La nuova versione del BUS ASI LD 2 x 2.5 (lunga distanza) permette di collegare anche i moduli collocati a maggior distanza.
  È possibile ridurre gli alimentatori AS-I. Il BUS ASI LD è compatibile anche con le versioni precedenti fino alla versione 1.5
• Per impiego ad alta flessibilità (in catene portacavi e macchine in frequente movimento)
• Elevata resistenza agli oli

Applicazione

• Comunicazione tra sensori/attuatori
• UNITRONIC® Fieldbus
  Cablaggio per sensori/attuatori

Caratteristiche del prodotto

• Le versioni PUR sono prive di alogeni, ai sensi della IEC 60754-1
• Autoestinguenza secondo IEC 60332-1-2 / UL FT-2 flame test
• Dati ed energia sono trasmessi attraverso cavo piatto bipolare, non schermato e con geometricamente contro l'inversione di polarità.
• Il contatto con i conduttori avviene per mezzo della tecnica di perforazione di isolante attraverso i moduli ASI.
• Il collegamento dei sensori ai moduli ASI (moduli di accoppiamento) avviene grazie ai cavi tondi (cavi di collegamento).

Riferimenti normativi/approvazioni

• ASI è uno standar a livello europeo nell'EN 50295 e a livello internazionale nell'IEC 62026-2
• Versione in TPE: UL AWM Style 2103
  CSA AWM II A/B

Costruzione

• Fili sottili di rame stagnato
• Isolamento del conduttore: Compound privo di alogeni
• Guaina esterna: elastomero termoplastico (TPE) poliuretano (PUR)
• Guaina esterna: giallo (RAL 1023), nero (RAL 9005)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descrizione classe ETIM 5.0 : Cavo dati

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cavo dati

Tensione di picco

• 300 V non per uso potenza

Resistenza del conduttore

• 1,5 mm²: max. 13,7 Ohm/km
• 2,5 mm²: max. 8,21 Ohm/km

Raggio minimo di curvatura

• Posa fissa: 12 mm
• Posa mobile senza fissaggio: 24mm
  Posa mobile con fissaggio: 60mm (15xD)

Tensione di prova

• Conduttore/conduttore: 2.000 V

Campo di temperatura

• Posa fissa:
  da -40°C a +80°C (TPE +105°C)
• Posa mobile senza fissaggio:
  da -30 °C a +70 °C (TPE +105 °C)
